ARISTA
hc: altura de la cara.
a: longitud de la arista.
Para averiguar la cota de D'' y A'' utilizamos a.
La altura de los triangluos equilateros creados por las dos diagonales del rombo creado en la proyección horizontal del poliedro, será u/2.
medidas de un octoedro apoyado en una de sus aristas

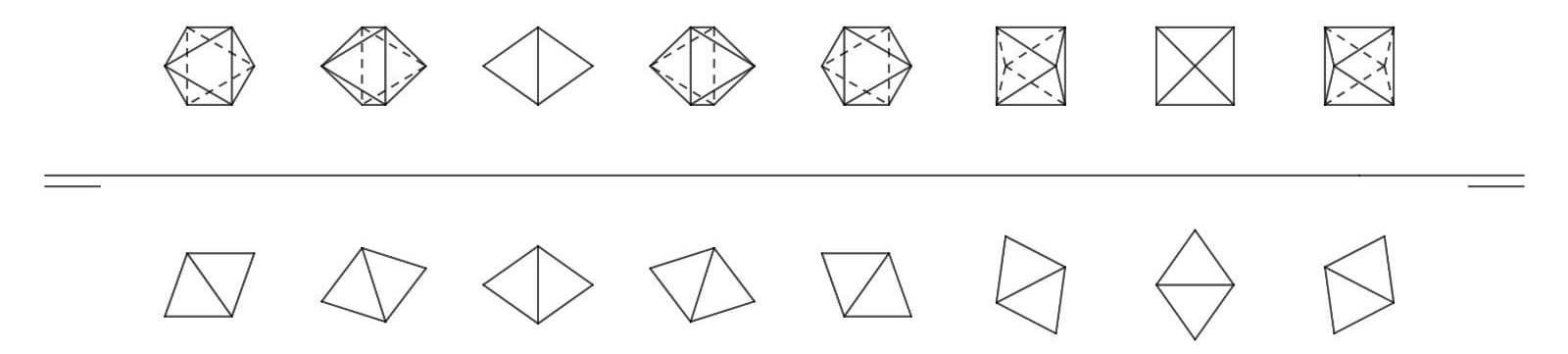

un octoedro apoyado en una arista representado en diedrico
VERTICE
a: longitud de la arista.
d: la distancia entre vertices opuestos.
La d se calcula multiplicando la arista del poliedro por la raiz cuadrada de 2.
La mitad de d es la distancia desde el vertice apoyado a los vertices situados a la mitad del octogono.
medidas de un octoedro apoyado en uno de sus vertices

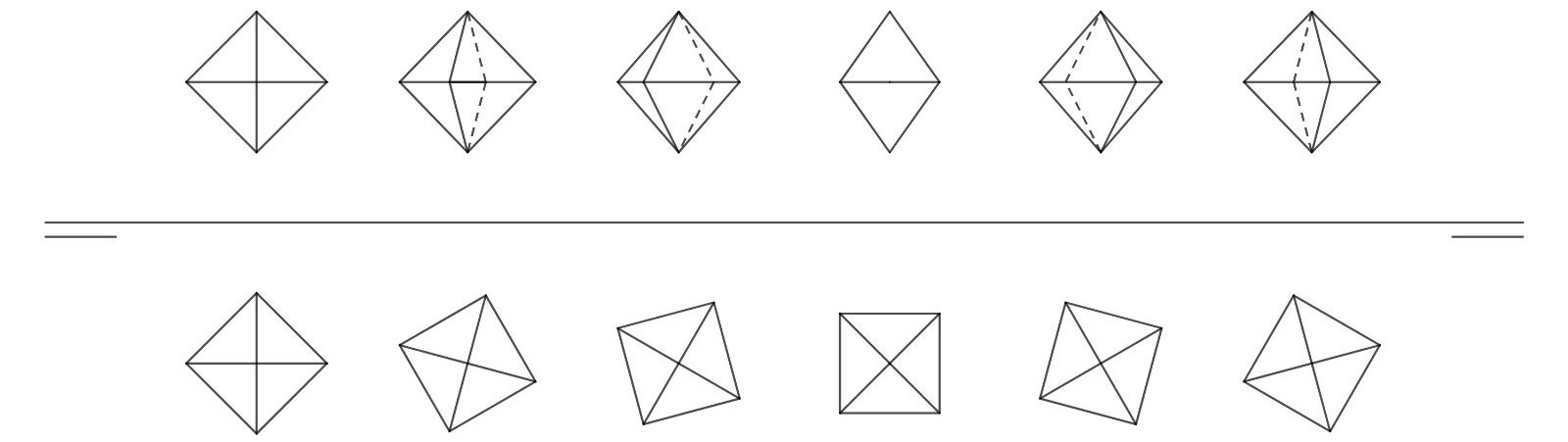

un octoedro apoyado en un vertice representado en diedrico
CARA
u: altura del poligono de cara a cara.
a: longitud de la arista.
igualmente, u se consigue como se explica en la proyección sobre una arista
medidas de un octoedro apoyado en su arista

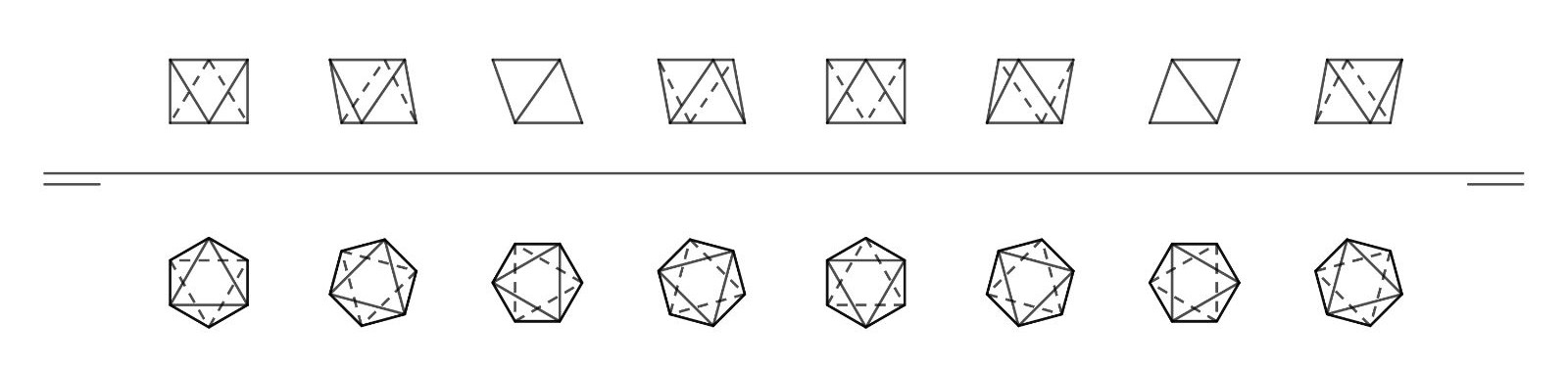

un octoedro apoyado en su arista representado en diedrico
